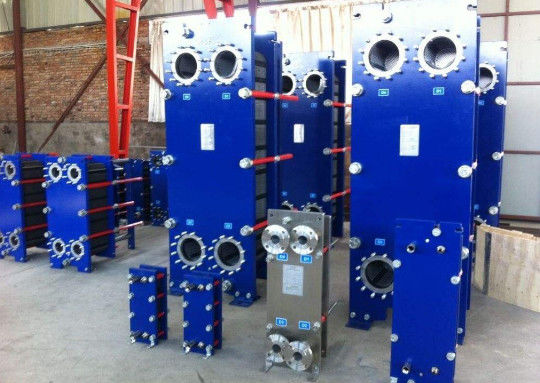

높은 설계 압 세미 용접식 판형 열교환기 저장 에너지 이지 클린

다중 영향 세미 용접식 판형 열교환기

열교환기는 열 전도가 개최될 2가지 유체의 도입을 위한 증기구로 물결모양 금속판류의 팩으로 구성됩니다. 플레이트 팩은 곤경 프레임판과 움직일 수 있는 압력판 사이에 모여지고 팽팽히 조인 볼트에 의해 압축됩니다. 판형은 교체 채널 안으로 인터폴레이트 채널을 밀봉하고, 유체를 지시하는 가스킷으로 설비됩니다. 단수는 흐름 속도, 유체의 물성, 압력 강하와 온도 프로그램에 의해 결정됩니다.판형 주름은 유체 난류를 장려하고, 차등 압력에 대해 판형을 지지합니다. 프레임판과 압력판은 상위 휴대 바로부터 부유되고 더 낮은 안내하는 바까지 위치합니다, 둘 다 지지 칼럼에 고정됩니다. 어느 쪽 또는 양쪽 유체가 골조와 압력판에서, 단체의 단일 패스 이상을 만들면, 접합부는 프레임판에 위치합니다.

세미 용접식 판형 열교환기의 구조물 :

이 제품이 냉각 업계, 부분 용접 판 열교환 장치 (암모니아 증발기를 위해) 특히 설계됩니다, 용접 채널, 냉각제 (염화 칼슘 솔루션, 글리콜, 기타 등등을) 걷는 암모니아가 가스킷 채널을 잡습니다, 이 구조는 믿을 만한 씰링 암모니아의 사이드 채널과 분리할 수 있는 양쪽 우위만을 보증하지는 않습니다. 또 다른 것은 또한 증기 - 액상 변화 열에 적용되고 유동적입니다 - 상 변화 없는 액체와 높은 열 응용을 위한 안전 수칙.

열교환기를 용접하는 레이저 세미는 가스킷이 원래 특수 상황에서 사용되지 않을 수 있는 상황에서 사용되거나 안전 요구 사항이 상대적으로 높습니다.
레이저 용접은 높은 청결을 요구하는 특정 물질에서 일 측에 사용됩니다. 건너편은 가스킷 형태입니다. 전반전 용접된 열교환기의 성능은 일 측 위의 가스킷의 입장이 용접된 레이저인 것을 제외하고 판 열교환 장치의 그것과 완전히 일치합니다.

판 열교환 장치 설계 선택 :

(1) pH, 염소 함유, 점착성, 비중, 열전도율, 비열, 기타 등등과 같은 냉온 미디어의 물리적 매개 변수.
(2) 냉온 언론의 유입과 배출구 온도.
(3) 춥 또는 뜨거운 매개의 흐름 또는 그들 중 하나의 흐름.
(4) 냉온 중간 압력 손실량 요구사항.
(5) 판형 재질, 실 개스킷 물질, 기타 등등과 같은 판 열교환 장치의 진성 특성

장점

- 탈착판의 모든 장점을 포함하여

- 특정 물질 채널은 레이저 용접을 채택합니다

- 밀봉 링 CR 또는 PTFE 개스킷 소재

- 한쪽용접의 고안정성과 안전

- 가득 찬 웰드 보다 더 효율적이고 분리할 수 있습니다

1. 애플리케이션 :

• 재료와 적용을 시트로 덮기 위한 도입 :

  　　　　　

  재료	애플리케이션
  SUS304 / SUS316L	정제수, 농업 용수, 식품 오일, 광물성 오일
  티타늄 / Pal 라듐	바닷물, 염수, 소금으로 처리된 물질
  하드텔로이 불순물 / C-276	진한 황산, 염산, 인산
  Ni / 니켈	고온과 고농도 수산화나트륨



  가스킷의 자료와 운영 상태 :

  재료	애플리케이션	작동 온도
  NBR	물, 바닷물, 광물성 오일, 염수	-15-130C
  HNBR	고온 광물성 오일, 고온 물	15-140C
  EPDM / HEPDM	물, 뜨거운 물, 증기, 산, 알칼리성이, 부식성	-25-150C
  바이톤 / 불소 고무	강산, 강한 알칼리성, 광물성 오일, 그리스와 연료유, 기타 등등	5-200C
  네오프렌	신, 알칼리성, 광물성 오일, 저분자량 지방족 탄화 수소	35-130C
  실리콘 고무	고온과 약간의 부식성 환경	65-200C

•

• 판 열교환 장치 제조사에 대한 도입 :



  아이프렐은 열교환기, 제조한 열교환기 부속물, 판매와 서비스를 전문으로 합니다.
  우리는 모든 부품과 진짜 원형 PHE 제조가 우리 자신의 공장과 완전한 종결 제품에서 생산된다는 것 입니다.
  우리는 ISO9001을 통과했습니다 : 2000 품질 시스템 인증, ISO14001 : 2004년 환경 시스템 품질 인증. 우리의 등록 자본은 5000만과 위에 RMB 2억의 연간 수익입니다.

  함께 100,000 이상 평방미터의 모든 제조 공장과 함께 우리에게 세계 최대 열 교환 장비와 부속물 제조들 중 하나를 만들어주는 20,000 이상 열교환기와 밀로인스 열교환기 부속물을 생산하기.

  우리는 또한 다양한 브랜드품에 특이적인 교체 부분을 생산할 수 있습니다. 대체 가스킷과 플레이트는 알파, GEA, APV, 비아크레비, 손드엑스, 스웨프, 푼케, 히사카시, 시그마, 아세센, 기타 등등에 적합합니다 . 2012년에, 아이프렐은 화학 세정, 시험, 수선과 부대 사업, 판 열교환 장치의 유지 관리바깥쪽에를 옮기기 위해 그것의 열교환기 서비스센터를 설립했습니다. 게다가, 아이프렐은 어딘가에 언제든지 세계적 열교환기 서비스 전문가와 응답 고객들이 되기 위해 광범위한 서비스 네트워크를 활용하고 있습니다.
