| 원래 장소: | 장쑤 성 중국 |
|---|---|
| 브랜드 이름: | AIPREL |
| 인증: | ISO9001 |

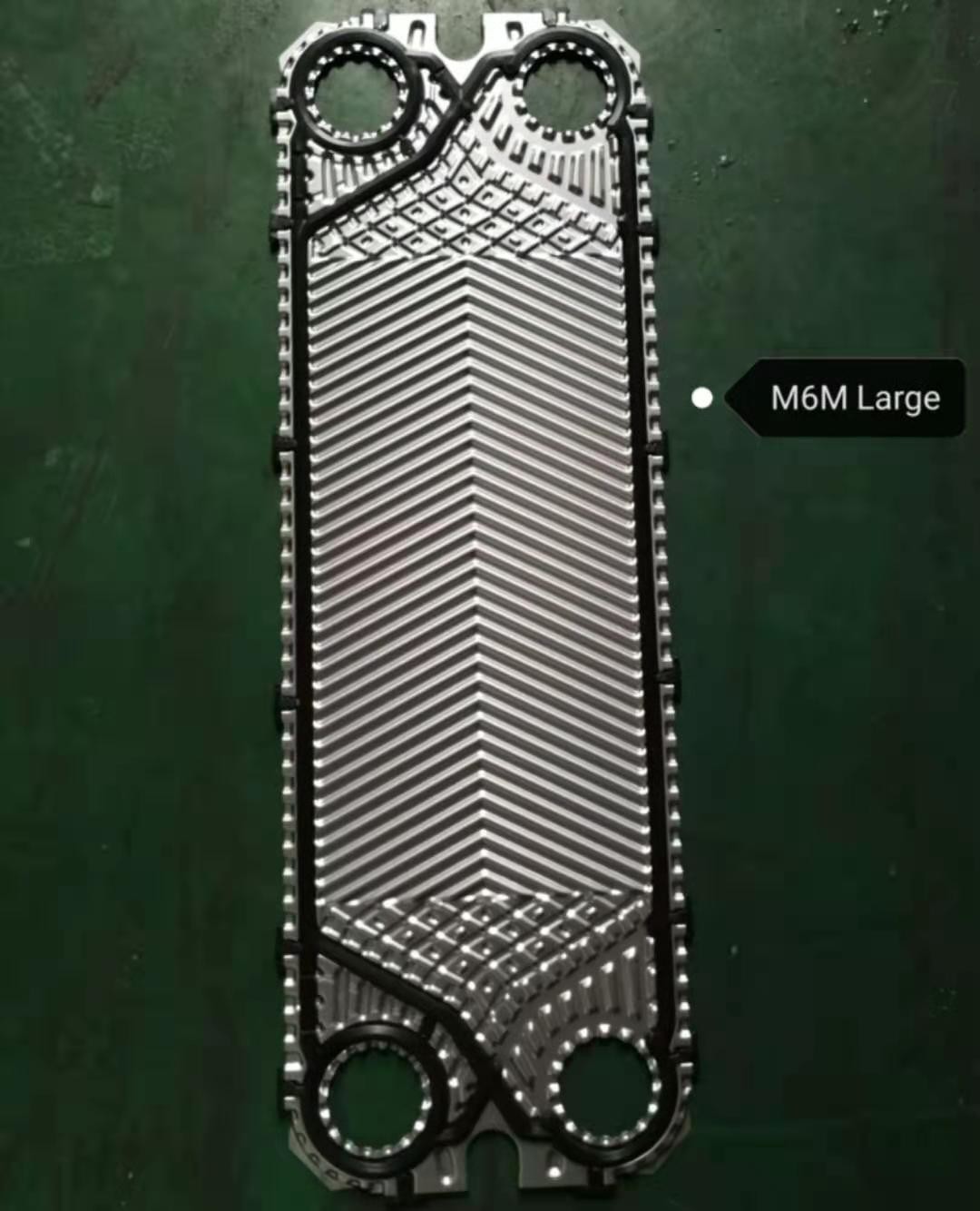

| 모델 번호: | M6M |
| 최소 주문 수량: | 1 |
| 가격: | Negotiable |
| 포장 세부 사항: | 표준 판지 |
| 배달 시간: | 1-2 주 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 10,000 세트 |
| 타입: | 틈막이 | 애플리케이션: | 히터 부분, 냉장부, 보편적 비히칼, 열 교환, 산업 가열 공정 |
|---|---|---|---|
| 보증: | 1년이요 | 틈막이 물자: | EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT |
| 판 간격: | 이용 가능한 0.5/0.6/0.8 mm,1mm,0.5mm 내지 0.7 밀리미터 | 맥스 압력: | 2MPa (20개 바) |
| 매체: | 순도 매체, 석유, 가스, 공기, 물 | ||
| 하이 라이트: | 엡디엠 가스킷 위의 똑같은 클립,열교환기 엡디엠 가스킷,0.8 밀리미터 플레이트 엡디엠 가스킷 |
||
전문적 판형 열 교환기 판 제조와 판매자로서, AIPREL은 대부분의 동일 재료 상술 판형 열 교환기 판과 멀리의 열교환기 가스킷을 생산하고, 수 백의 출원 회사 이상을 위한 멀리 선택적 부품 서비스를 제공할 수 있습니다.
우리는 알파 열교환기 가스킷과 판형 대체를 공급합니다. 알파 모델 목록으로 아래.
| (알파) | ||||||
| 알파 시리즈 | 플레이트 영역 (m2) |
플레이트 길이 (밀리미터) |
판 폭 (밀리미터) |
경도 중심 거리 (밀리미터) |
가로지르는 중심 거리 (밀리미터) |
지름 (밀리미터) |
| 알파 M3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| 알파 M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| 알파 M6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| 알파 M10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| 알파 M10-M | 0.22 | 879 | 375 | 719 | 223 | 100 |
| 알파 M15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| 알파 M15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| 알파 M20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| 알파 MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| 알파 MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| 알파 M30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| 알파 CLIP6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| 알파 CLIP8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| 알파 CLIP10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| 알파 TS6-M | 505 | 327 | 380 | 200 | 80 | |
| 알파 TL6 | 1036 | 150 | ||||
| 알파 TL10 | 1338 | 225 | ||||
| 알파 TL10P | 1338 | 225 | ||||
| 알파 T20-B | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| 알파 T20-BW | ||||||
| 알파 T20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| 알파 T20-MW | ||||||
| 알파 T20-P | ||||||
| 알파 TS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| 알파 T50M | ||||||
| 알파 P-01 | 431 | 126.5 | 357 | 60 | 32 | |
| 알파 P-2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| 알파 P5 | 0.14 | 800 | 325 | 55 | ||
| 알파 P12 | ||||||
| 알파 P13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| 알파 P14 | 1032 | 264 | ||||
| 알파 P15 | 0.53 | 1372 | 500 | 1200 | 324 | 115 |
| 알파 P16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| 알파 P17 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| 알파 P20 | ||||||
| 알파 P21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| 알파 P22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| 알파 P22는 질주합니다 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| 알파 P26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| 알파 P30 | 630 | 122 | 570 | 50 | 25 | |
| 알파 P31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| 알파 P32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| 알파 P36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| 알파 P41 | ||||||
| 알파 P45 | 1200 | 324 | ||||
| 알파 P171 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| 알파 PAR01 | ||||||
| 알파 PAR22 | ||||||
| 알파 T200 | ||||||
| 알파 P225 | ||||||
| 알파 P252 | ||||||
| 알파 P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| 알파 P135 | 800 | 165 | ||||
| 알파 A3 | 630 | 122 | 570 | 50 | 25 | |
| 알파 A10 | 1205 | 290 | ||||
| 알파 A10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| 알파 A15 | 1315 | 350 | ||||
| 알파 A15B | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| 알파 A20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| 알파 A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| 알파 A30 | 2190 | 890 | 1845 | 540 | 300 | |
| 알파 A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| 알파 AK20 | 0.5 | 1220 | 669 | 930 | 365 | 210 |
| 알파 개정판 10 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| 알파 AM20 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| 알파 AM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| 알파 AM20BFM | ||||||
| 알파 AM20HBM | ||||||
| 알파 AM20SFM | ||||||
| 알파 AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| 알파 AX30B | ||||||
| 알파 H7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| 알파 H10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| 알파 JWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| 알파 JWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| 알파 MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| 알파 MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| 알파 MS6 | ||||||
| 알파 MS10 | ||||||
| 알파 MS15 | ||||||
| 알파 EC350 | ||||||
| 알파 EC500 | ||||||
| 알파 EC650 | ||||||
| 알파 EC700 | ||||||
| 알파 M6MW | 640 | 140 | ||||
| 알파 M6MX | 640 | 140 | ||||
| 알파 M6MD | 640 | 140 | ||||
| 알파 M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| 알파 M10BD | ||||||
| 알파 M10BWREF | ||||||
| 알파 M20MW | 1478 | 353 | ||||
| 알파 MK15BW | ||||||
| 알파 M15F | ||||||
| 알파 M15E | ||||||
| 알파 MA30W | ||||||
| 알파 A15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| 알파 AX30BW | ||||||
| 알파 AM20DW | ||||||

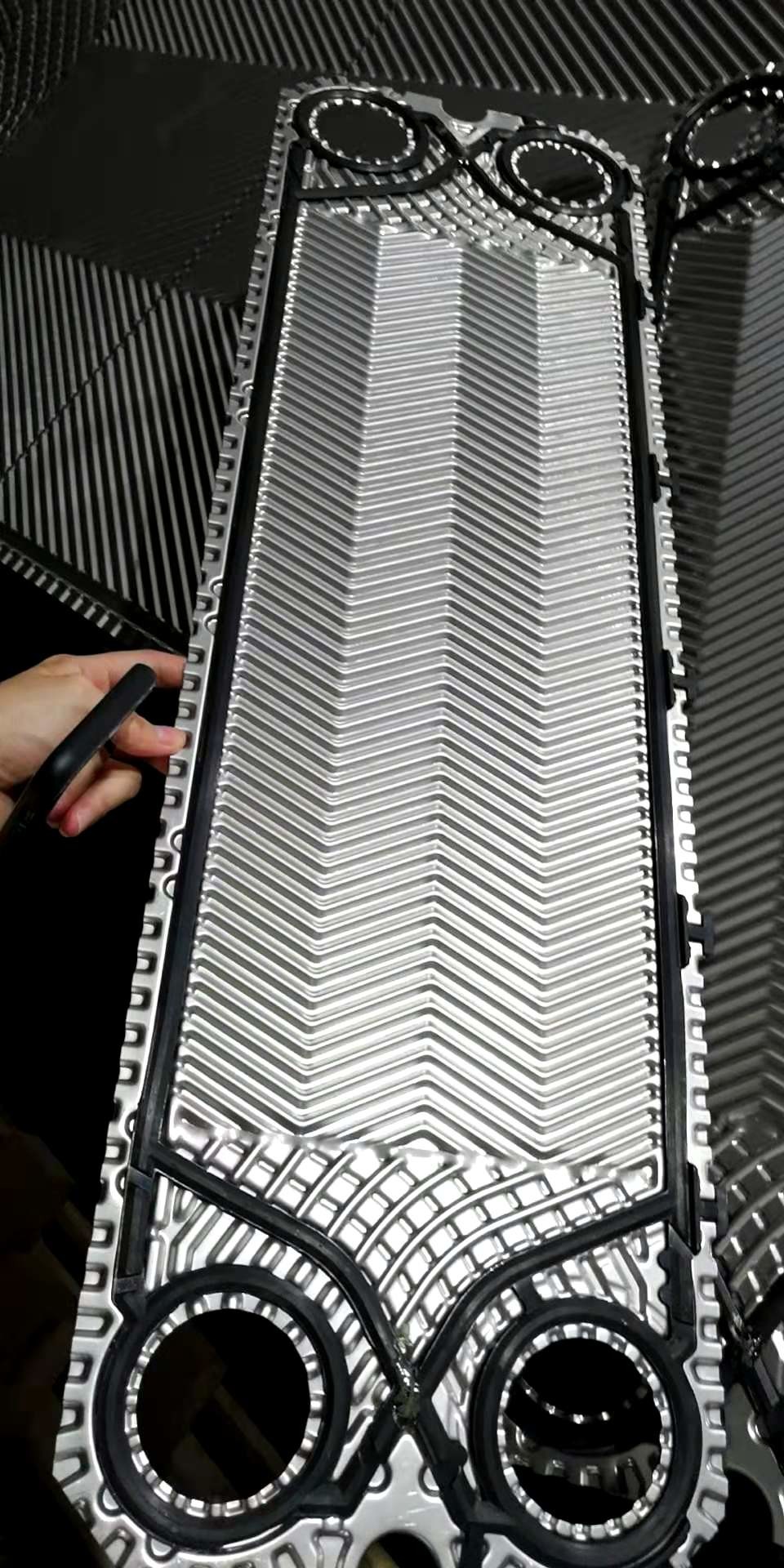

판 열교환 장치는 열 전도가 개최될 2가지 유체의 도입을 위한 증기구로 물결모양 금속판류의 팩으로 구성됩니다. 플레이트 팩은 곤경 프레임판과 움직일 수 있는 압력판 사이에 모여지고 팽팽히 조인 볼트에 의해 압축됩니다. 판형은 가스킷으로 설비되곤 밀봉 그 판 채널을 매장하고, 교체 채널 안으로 유체를 지시합니다. 단수는 흐름 속도, 유체의 물성, 압력 강하와 온도 프로그램에 의해 결정됩니다. 판형 주름은 유체 난류를 장려하고, 차등 압력에 대해 판형을 지지합니다. 프레임판과 압력판은 상위 휴대 바로부터 부유되고 더 낮은 안내하는 바까지 위치합니다, 둘 다 지지 칼럼에 고정됩니다. 접합부는 프레임판 또는, 어느 쪽 또는 양쪽 유체가 단체의 단일 패스 이상을 만들면, 골조와 압력판에 위치합니다.
| 판형 재질 | SS304, SS316, 254SMO, 904L, C276, 티타늄, 니켈, Incoloy825 |
| 플레이트 두께 | 0.5 밀리미터, 0.6 밀리미터, 0.7 밀리미터, 0.8 밀리미터, 1.0 밀리미터 |
| 가스킷 MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| 개스킷 어셈블리 | 계속 질주하고 갇히고, 닫히고 접착됩니다 |
| 프레임 재료 | 탄소강, 스테인레스 강, 스테인레스 강 코드 |
| 노즐 | 플랜지, 고무 인서트, 금속 인서트, 스레드, 클램프 |
| 연결 크기 | DN15~DN500 |
| 접속 표준 | 쿠스티오미즈드 |
| 색 | 쿠스티오미즈드 |
| 애플리케이션 | 전원, 수거, 선박, 화학 제품, 등인 HVAC |
열교환기 선정과 설계의 불안 때문에, 드러내진 가격은 범위입니다. 세부 사항을 위해 고객 서비스에 연락하세요. 만약 당신이 이전 기간에서 통신하지 않으면, 고객 서비스가 그것을 받아들일 수 없습니다.
이익을 얻으세요 :
비교하고 다르 다른 유형의 열교환기, 판 열교환 장치가 더 큰 표면적을 가지고 있습니다. 그들은 함께 압축된 수많은 박막 금속 플레이트로 구성됩니다. 가스킷은 형식 플로우 채널과 열 전이 플레이트에 첨부되고 법이 유체를 위로 밀봉합니다. 다른 물질은 다른 채널을 가지고 있습니다고 그들의 각각 흐름 경로에서 교대로. 그들은 외부에 새지 않을 것입니다. 열 전이 플레이트의 수는 유체량, 유체의 물성, 압력 강하와 열적 상태에 따라 결정됩니다. 형판당은 최대 열전도 영역을 증가시키기 위해 주름잡힙니다.
