| 원래 장소: | 중국 강소 |
|---|---|
| 브랜드 이름: | Aiprel |
| 인증: | CE,CCS,ISO,DNV |
| 모델 번호: | 판형 열교환기 Type Cooler |
| 최소 주문 수량: | 1 |
| 가격: | 500$ |
| 포장 세부 사항: | 나무 케이스에 수출 포장 |
| 배달 시간: | 20일 |
| 지불 조건: | L/C, D/A, D/P, T/T |
| 공급 능력: | 달 당 100 세트 |
| 재료:: | 스테인리스강, 탄소강 | 애플리케이션:: | 냉동 및 난방, 화학 산업, 식품 산업, 냉난방, 철강 산업, 해양 냉각, 제약 및 건강 산업 |
|---|---|---|---|
| 플레이트 재질:: | 316L, 티타늄, SS304,254SMO, 니켈 | 가스켓 재질:: | EPDM, HNBR, FKM, NBR EPDM FKM, FDA 스탠 |
| 프레임 재질:: | 탄소강, 스테인리스강, CS/SS | ||
| 하이 라이트: | 316L phe 판형 열교환기,EPDM 가스켓 phe 열교환기,HVAC phe 열교환기 |
||

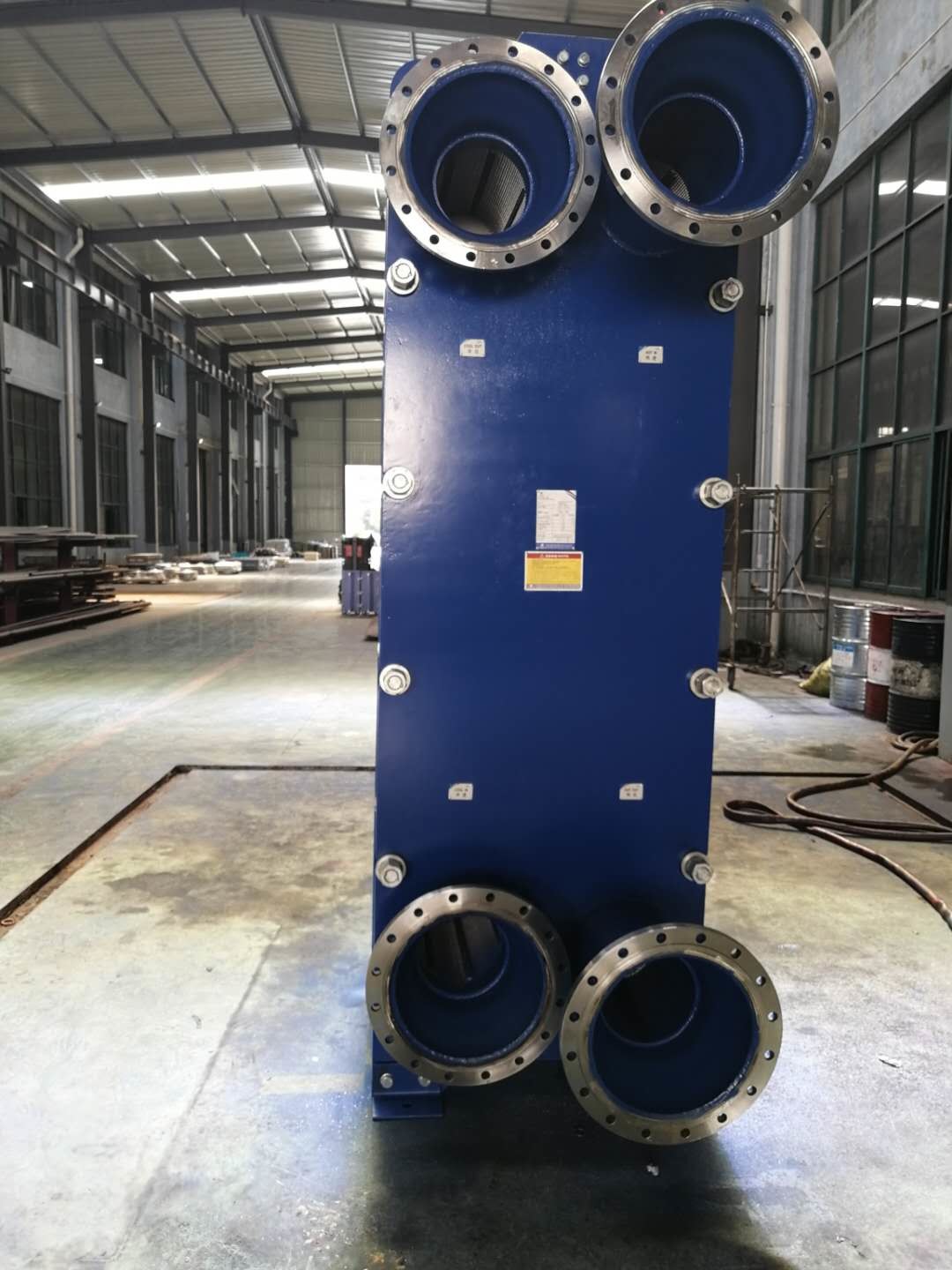

HVAC, 선박, 식품, 화학, 발전소에 적합한 Gasket Plate Type Cooler 열교환기
판형 열교환기는 열전달이 일어나는 두 유체의 통과를 위한 현창이 있는 주름진 금속판 팩으로 구성됩니다.플레이트 팩은 고정 프레임 플레이트와 가동 압력 플레이트 사이에 조립되고 볼트를 조여 압축됩니다.플레이트에는 플레이트 간 채널을 밀봉하고 유체를 대체 채널로 보내는 개스킷이 장착되어 있습니다.플레이트의 수는 유속, 유체의 물리적 특성, 압력 강하 및 온도 프로그램에 의해 결정됩니다.플레이트 주름은 유체 난류를 촉진하고 차압에 대해 플레이트를 지지합니다.프레임 플레이트와 압력 플레이트는 상부 지지 막대에 매달려 있고 하부 가이딩 막대에 의해 위치되며, 둘 다 지지 기둥에 고정됩니다.연결은 프레임 플레이트에 위치하며, 유체 중 하나 또는 둘 모두가 장치 내에서 단일 패스 이상인 경우 프레임 및 압력 플레이트에 있습니다.
가스켓 판형 열교환기의 구조:
판형 열교환기는 열전달 판, 실링 가스켓, 압축 판, 상하 가이드 바, 기둥, 그립 볼트 및 기타 주요 부품으로 구성됩니다.
판형 열교환기 설계 선택:
(1) pH, 염화물 함량, 점도, 밀도, 열전도율, 비열 등과 같은 저온 및 고온 매체의 물리적 매개변수
(2) 차갑고 뜨거운 매체의 입구 및 출구 온도.
(3) 차거나 뜨거운 매체의 흐름 또는 그 중 하나의 흐름.
(4) 저온 및 고온 중간 압력 손실 요구 사항.
(5) 판재, 씰 가스켓 재질 등 판형 열교환기의 고유 특성
장점
1, 고품질 및 경쟁가격, 빠른 납품.
2 , 1년의 수명 보장하다.
삼, 제조업체로서 우리는 비용 절감에 도움이 되도록 일부 브랜드에 대해 최고 품질의 교체 부품을 공급할 수 있습니다.
4, 맞춤형 서비스, 신제품의 특정 요구 사항에 따라,문의하기
판형 열교환기의 장점은 무엇입니까?
시트 재료 및 응용 소개:
| 재료 | 애플리케이션 |
| SUS304 / SUS316L | 정제수, 강물, 식용유, 광유 |
| 티타늄 / 팔라듐 | 해수, 염수, 염분 |
| 하텔로이 합금 / C-276 | 농황산, 염산, 인산 |
| 니켈 / 니켈 | 고온 고농도 가성소다 |
개스킷의 재료 및 작동 조건:
| 재료 | 애플리케이션 | 작동 온도 |
| NBR | 물, 해수, 광유, 소금물 | -15-130℃ |
| HNBR | 고온 미네랄 오일, 고온수 | 15-140℃ |
| EPDM/HEPDM | 물, 온수, 증기, 산, 알칼리, 부식성 | -25-150℃ |
| 바이톤／불소 고무 | 강산, 강알칼리, 광유, 그리스 및 연료유 등 | 5-200℃ |
| 네오프렌 | 산, 알칼리, 광유, 저분자량 지방족 탄화수소 | 35-130℃ |
| 실리콘 고무 | 고온 및 일부 부식성 환경 | 65-200℃ |
