| 원래 장소: | 치안스 중국 |
|---|---|
| 브랜드 이름: | AIPREL |
| 인증: | ISO9001 |
| 모델 번호: | M6M |
| 최소 주문 수량: | 1 |
| 가격: | Negotiable |
| 포장 세부 사항: | 표준 통 |
| 배달 시간: | 1-2 주 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 10,000개 세트 |
| 타입: | 가스킷 | 애플리케이션: | 히터 부분, 냉장부, 보편적 비히칼, 열 교환, 산업 가열 공정 |
|---|---|---|---|
| 보증: | 1년이요 | 개스킷 소재: | EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT |
| 플레이트 두께: | 이용 가능한 0.5/0.6/0.8 mm,1mm,0.5mm 내지 0.7 밀리미터 | 맥스 압력: | 2MPa (20개 바) |
| 매체: | 순도 매체, 석유, 가스, 공기, 물 | ||
| 하이 라이트: | 클립 온 Epdm 열교환기 씰,0.8mm 열교환기 씰,Epdm 판형 열교환기 부품 |
||

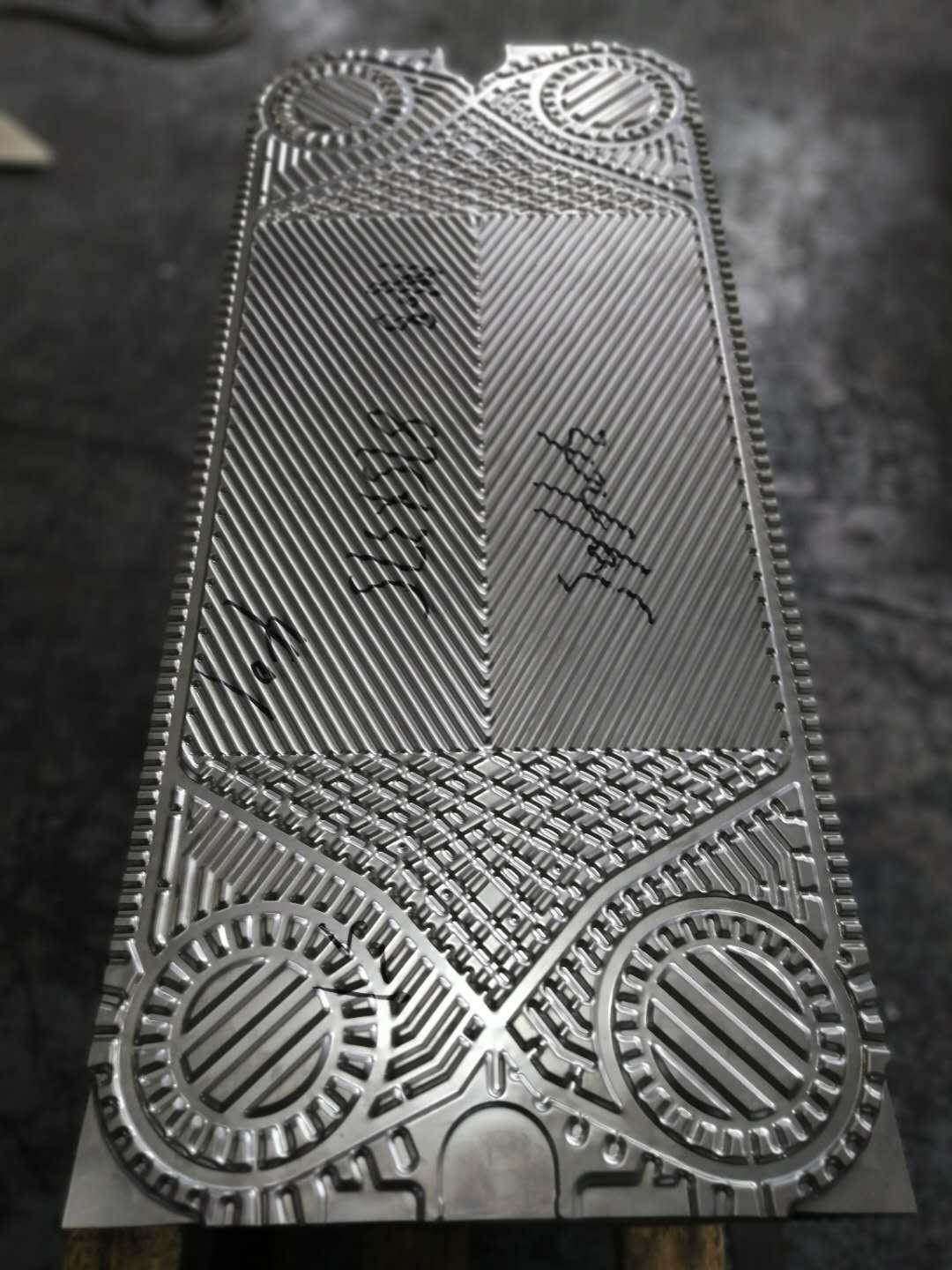

전문 판형 열교환기 판 제조 및 판매 업체로서 AIPREL은 멀리 떨어져 있는 동일한 재료 사양 판형 열교환기 판과 열교환기 가스켓의 대부분을 생산할 수 있으며 수백 개 이상의 응용 회사에 원거리 대체 부품 서비스를 제공할 수 있습니다.
우리는 ALFA 열교환기 개스킷과 플레이트 교체품을 공급합니다.ALFA 모델 목록은 아래와 같습니다.
| (알파) | ||||||
| 알파 시리즈 | 플레이트 면적(m²) |
플레이트 길이 (mm) |
판 폭 (mm) |
세로 중심 거리 (mm) |
가로 중심 거리 (mm) |
지름 (mm) |
| 알파 M3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| 알파 M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| 알파 M6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| 알파 M10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| 알파 M10-M | 0.22 | 879 | 375 | 719 | 223 | 100 |
| 알파 M15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| 알파 M15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| 알파 M20-M | 0.85 | 1750년 | 625 | 1478 | 365 | 205 |
| 알파 MX25B | 1.5 | 2250 | 750 | 1939년 | 439 | 230 |
| 알파 MX25M | 1.5 | 2250 | 750 | 1939년 | 439 | 230 |
| 알파 M30 | 1.85 | 2245 | 995 | 1845년 | 595 | 325 |
| 알파 클립6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| 알파 클립8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| 알파 클립10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| 알파 TS6-M | 505 | 327 | 380 | 200 | 80 | |
| 알파 TL6 | 1036 | 150 | ||||
| 알파 TL10 | 1338 | 225 | ||||
| 알파 TL10P | 1338 | 225 | ||||
| 알파 T20-B | 0.9 | 1750년 | 625 | 1478 | 353 | 205 |
| 알파 T20-BW | ||||||
| 알파 T20-M | 0.85 | 1750년 | 625 | 1478 | 365 | 205 |
| 알파 T20-MW | ||||||
| 알파 T20-P | ||||||
| 알파 TS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| 알파 T50M | ||||||
| 알파 P-01 | 431 | 126.5 | 357 | 60 | 32 | |
| 알파 P-2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| 알파 P5 | 0.14 | 800 | 325 | 55 | ||
| 알파 P12 | ||||||
| 알파 P13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| 알파 P14 | 1032 | 264 | ||||
| 알파 P15 | 0.53 | 1372 | 500 | 1200 | 324 | 115 |
| 알파 P16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| 알파 P17 | 1.41 | 2080 | 795 | 1865년 | 530 | 175 |
| 알파 P20 | ||||||
| 알파 P21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| 알파 P22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| 알파 P22 클립 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| 알파 P26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| 알파 P30 | 630 | 122 | 570 | 50 | 25 | |
| 알파 P31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| 알파 P32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| 알파 P36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| 알파 P41 | ||||||
| 알파 P45 | 1200 | 324 | ||||
| 알파 P171 | 1.41 | 2080 | 795 | 1865년 | 530 | 175 |
| 알파 PAR01 | ||||||
| 알파 PAR22 | ||||||
| 알파 T200 | ||||||
| 알파 P225 | ||||||
| 알파 P252 | ||||||
| 알파 P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| 알파 P135 | 800 | 165 | ||||
| 알파 A3 | 630 | 122 | 570 | 50 | 25 | |
| 알파 A10 | 1205 | 290 | ||||
| 알파 A10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| 알파 A15 | 1315 | 350 | ||||
| 알파 A15B | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| 알파 A20 | 1.07 | 1835년 | 715 | 1550 | 430 | 200 |
| 알파 A20B | 1.07 | 1843년 | 718.5 | 1550 | 430 | 210 |
| 알파 A30 | 2190 | 890 | 1845년 | 540 | 300 | |
| 알파 A35 | 2 | 2303 | 1220 | 1850년 | 765 | 350 |
| 알파 AK20 | 0.5 | 1220 | 669 | 930 | 365 | 210 |
| 알파 AM10 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| 알파 AM20 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| 알파 AM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| 알파 AM20BFM | ||||||
| 알파 AM20HBM | ||||||
| 알파 AM20SFM | ||||||
| 알파 AX30 | 1.58 | 2208.5 | 909 | 1836년 | 540 | 285 |
| 알파 AX30B | ||||||
| 알파 H7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| 알파 H10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| 알파 JWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| 알파 JWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| 알파 MA30M | 1.5 | 2250 | 1000 | 1811년 | 561 | 332 |
| 알파 MA30S | 2232 | 970 | 1815년 | 555 | 295 | |
| 알파 MS6 | ||||||
| 알파 MS10 | ||||||
| 알파 MS15 | ||||||
| 알파 EC350 | ||||||
| 알파 EC500 | ||||||
| 알파 EC650 | ||||||
| 알파 EC700 | ||||||
| 알파 M6MW | 640 | 140 | ||||
| 알파 M6MX | 640 | 140 | ||||
| 알파 M6MD | 640 | 140 | ||||
| 알파 M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| 알파 M10BD | ||||||
| 알파 M10BWREF | ||||||
| 알파 M20MW | 1478 | 353 | ||||
| 알파 MK15BW | ||||||
| 알파 M15F | ||||||
| 알파 M15E | ||||||
| 알파 MA30W | ||||||
| 알파 A15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| 알파 AX30BW | ||||||
| 알파 AM20DW | ||||||
판형 열교환기는 열전달이 일어나는 두 유체의 통과를 위한 현창이 있는 주름진 금속판 팩으로 구성됩니다.플레이트 팩은 고정 프레임 플레이트와 가동 압력 플레이트 사이에 조립되고 볼트를 조여 압축됩니다.플레이트에는 플레이트 간 채널을 밀봉하고 유체를 대체 채널로 보내는 개스킷이 장착되어 있습니다.플레이트의 수는 유속, 유체의 물리적 특성, 압력 강하 및 온도 프로그램에 의해 결정됩니다.플레이트 주름은 유체 난류를 촉진하고 차압에 대해 플레이트를 지지합니다.프레임 플레이트와 압력 플레이트는 상부 지지 바에 매달려 있고 하부 가이딩 바에 의해 위치되며, 둘 다 지지 기둥에 고정됩니다.연결부는 프레임 플레이트에 위치하며, 유체 중 하나 또는 둘 모두가 장치 내에서 단일 패스 이상인 경우 프레임 및 압력 플레이트에 있습니다.
| 판재 | SS304, SS316, 254SMO, 904L, C276, 티타늄, 니켈, Incoloy825 |
| 판 두께 | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| 개스킷 재료 | EPDM, NBR, HNBER, HEPDM, FKW |
| 가스켓 어셈블리 | 클립에, 잠금, 고정, 접착 |
| 프레임 소재 | 탄소강, 스테인리스강, 스테인리스강 코트 |
| 대통 주둥이 | 플랜지, 고무 인서트, 금속 인서트, 나사, 클램프 |
| 연결 크기 | DN15~DN500 |
| 연결 표준 | 맞춤형 |
| 색상 | 맞춤형 |
| 애플리케이션 | HVAC, Power, Suger, Marine, Chemical 등 |
열교환기 선택 및 설계의 불확실성으로 인해 표시된 가격은 범위입니다.자세한 내용은 고객 서비스에 문의하십시오.이전 기간 내에 연락을 하지 않으시면 고객센터에서 접수가 불가합니다.
이점:
다른 유형의 열교환기에 비해 판형 열교환기는 표면적이 더 큽니다.그것들은 함께 압축된 여러 개의 얇은 금속판으로 구성됩니다.Gasket은 열전달 판에 부착되어 유동 채널을 형성하고 유체를 밀봉하는 역할을 합니다.서로 다른 재료는 서로 다른 채널과 각각의 흐름 경로를 번갈아 가며 사용합니다.그들은 외부로 누출되지 않습니다.열전달 판의 수는 유체의 양, 유체의 물리적 특성, 압력 강하 및 열 조건에 따라 결정됩니다.각 판은 최대 열 전달 영역을 증가시키기 위해 주름이 있습니다.
