| 원래 장소: | 치안스 중국 |
|---|---|
| 브랜드 이름: | Aiprel |
| 인증: | CE,CCS,ISO,DNV |
| 모델 번호: | FP205 |
| 최소 주문 수량: | 1 |
| 가격: | Negotiable |
| 포장 세부 사항: | 수출 포장 |
| 배달 시간: | 1-2 주 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 100개 세트 |
| 보증: | 0개월, 한 year,2년 | 상태: | 새롭습니다 |
|---|---|---|---|
| 애플리케이션: | 히터 부분, 가열 또는 냉각, 열 전도, HVAC | 구조: | 판 열교환 장치 |
| 전압: | 220v/380v/customized | 중량: | 5-500KG |
| 최대 작업압력: | 1.0MPa | 액체 유량: | 맥스 50 m3/h |
| 차원(l*w*h): | 맞춤화됩니다 | 판형 재질: | SS304/SS316/SS316L/Titanium/ALLOY C276 |
| 하이 라이트: | 50m3/h 냉각 열교환기 가스켓,ALLOY C276 냉각 열교환기 가스켓,ALLOY C276 열교환기 부품 |
||
냉각을 위한 효율적인 열 전달 장비 부속품 판 열교환기 틈막이 FP205

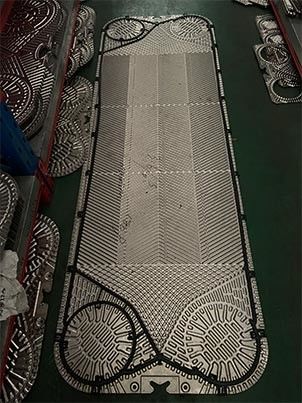

이름: 열교환기 가스켓
판형 열교환기는 열전달이 일어나는 두 유체의 통과를 위한 현창이 있는 주름진 금속판 팩으로 구성됩니다.플레이트 팩은 고정 프레임 플레이트와 가동 압력 플레이트 사이에 조립되고 볼트를 조여 압축됩니다.플레이트에는 플레이트 간 채널을 밀봉하고 유체를 대체 채널로 보내는 개스킷이 장착되어 있습니다.플레이트의 수는 유속, 유체의 물리적 특성, 압력 강하 및 온도 프로그램에 의해 결정됩니다.플레이트 주름은 유체 난류를 촉진하고 차압에 대해 플레이트를 지지합니다.프레임 플레이트와 압력 플레이트는 상부 지지 바에 매달려 있고 하부 가이딩 바에 의해 위치되며, 둘 다 지지 기둥에 고정됩니다.연결부는 프레임 플레이트에 위치하며, 유체 중 하나 또는 둘 모두가 장치 내에서 단일 패스 이상인 경우 프레임 및 압력 플레이트에 있습니다.
| 판재 | SS304, SS316, 254SMO, 904L, C276, 티타늄, 니켈, Incoloy825 |
| 판 두께 | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| 개스킷 재료 | EPDM, NBR, HNBER, HEPDM, FKW |
| 가스켓 어셈블리 | 클립에, 잠금, 고정, 접착 |
| 프레임 소재 | 탄소강, 스테인리스강, 스테인리스강 코트 |
| 대통 주둥이 | 플랜지, 고무 인서트, 금속 인서트, 나사, 클램프 |
| 연결 크기 | DN15~DN500 |
| 연결 표준 | 맞춤형 |
| 색상 | 맞춤형 |
| 애플리케이션 | HVAC, Power, Suger, Marine, Chemical 등 |
열교환기 선택 및 설계의 불확실성으로 인해 표시된 가격은 범위입니다.자세한 내용은 고객 서비스에 문의하십시오.이전 기간 내에 연락을 하지 않으시면 고객센터에서 접수가 불가합니다.
이점:
다른 유형의 열교환기에 비해 판형 열교환기는 표면적이 더 큽니다.그것들은 함께 압축된 여러 개의 얇은 금속판으로 구성됩니다.Gasket은 열전달 판에 부착되어 유동 채널을 형성하고 유체를 밀봉하는 역할을 합니다.서로 다른 재료는 서로 다른 채널과 각각의 흐름 경로를 번갈아 가며 사용합니다.그들은 외부로 누출되지 않습니다.열전달 판의 수는 유체의 양, 유체의 물리적 특성, 압력 강하 및 열 조건에 따라 결정됩니다.각 판은 최대 열 전달 영역을 증가시키기 위해 주름이 있습니다.
